（GK)江苏固得沃克微电子科技有限公司推出TVS瞬态电压抑制二极管产品介绍与选型指南。当经过二极管的电压在额定电压范围内时，二极管不工作，但是如果当输入的电压瞬间上升超过TVS二极管的击穿电压时二极管导通泄放干扰并将二极管两端的电压钳位在钳位电压以下，保护后级电路。

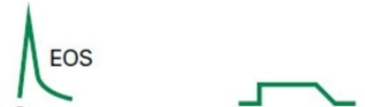

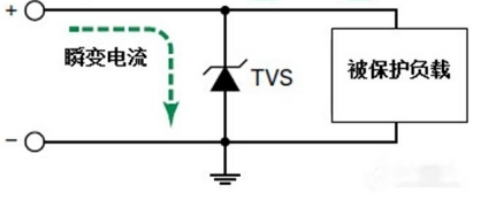

保护电路模拟图

TVS瞬态电压保护器件，200W-5000W产品系列 (5.0V-440V)贴片TVS 5款体积，不同功率瞬态电压抑制二极管，提供更多不同电路需求选型

型号

（双向添加C)

封装

功率

SMFXX(C)A

SOD-123FL

200W

SMAJXX(C)A

SMA(DO-214AC)

400W

SMBJXX(C)A

SMB(DO-214AA)

600W

SMCJXX(C)A

SMC(DO-214AB)

1500W

SMDJXX(C)A

SMC(DO-214AB)

3000W-5000W

特点：采用光阻工艺芯片及外延工艺芯片，具有低漏电、高对档率（电压一致性好）等优势

我司采用外延工艺芯片生产相较于传统的GPP工艺，低压TVS可将漏电控制在10uA水平相较于GPP工艺较大的离散型漏电（20-150uA）有较好的高温特性及稳定性。

TVS瞬态电压抑制二极管产品选型注意事项：

1. 要确定被保护电路中的最大直流或连续工作电压，电路的额定标准电压(正常要流出30%以上的电压余量)；

2. TVS管的额定瞬态功率要大于电路中可能出现的最大瞬态浪涌功率（正常建议流出30%以上的功率余量）；

3. TVS管的截止电压要大于被保护电路的最高工作电压；

4. TVS管的最大钳位电压要小于后级被保护电路中的损坏电压；

5. 确定好TVS管最大箝位电压后，其峰值脉冲电流要大于瞬态浪涌电流。

由江苏固得沃克微电子科技有限公司生产的TVS瞬态电压抑制二极管，可满足更多的客户需求，欢迎咨询定样！


产品模型图
