鉴于二极管器件降低封装应力的发展趋势！江苏固得沃克微电子科技有限公司
在现有的生产工艺上进行改进。推出新的生产制造工艺——Clip 工艺，下面是
Clip 工艺与现有传统的双片式工艺对比说明！
1、 外型比对：Clip 工艺与双片式工艺生产的产品外观完全一致， 对客户电路
板焊点没有任何影响。
2、 芯片对比：两种工艺使用的芯片完全一致，电性能参数完全一致。
3、 框架结构：Clip 工艺为单片矩阵式料片结构，芯片通过 Clip 搭接在料片另
一引脚上，形成整体；双片式工艺为两片矩阵式料片结构，芯片在中

间，类似于三明治结构。

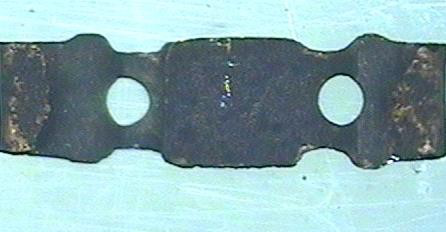

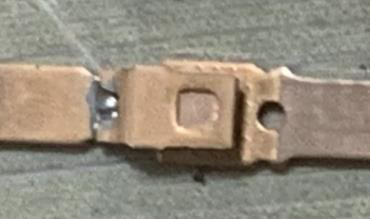

Clip工艺正面                                 双片式工艺正面

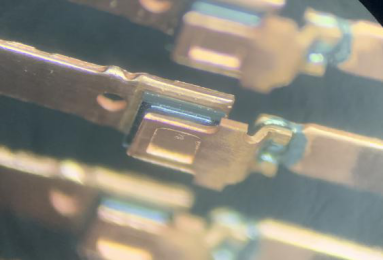

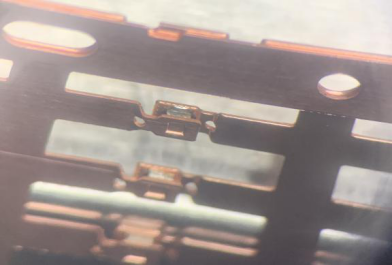

Clip工艺侧面                             双片式工艺侧面

5、 可靠性：经过实际验证和客户反馈信息，Clip 工艺二极管各方
面可靠性均优于传统的双片式工艺二极管。
6、 Clip 工艺为二极管发展的趋势，极大的改善了矩阵式料片二极
管的弊端，使用全自动化设备组装，精度更高，更稳定可靠，
是目前对大多数终端客户指明要求的工艺。
江苏固得沃克微电子科技有限公司
工程部
