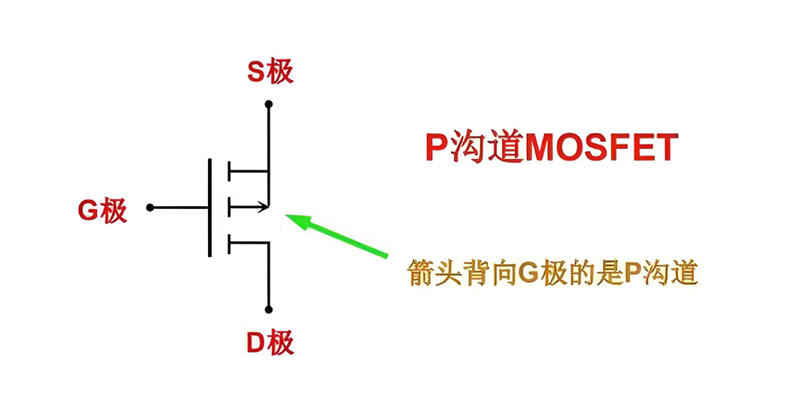

PMOS是n型衬底、p沟道的MOS管，全称Positive Channel Metal Oxide Semiconductor，依靠空穴流动运送电流，作为压控型器件，其导通与截止由|Vgs|电压与|Vth|电压的相对大小决定。当|Vgs|电压大于|Vth|电压时，内部沟道在场强作用下导通，且|Vgs|电压越高，导通程度越高、导通电阻Ron越小；当|Vgs|电压小于|Vth|电压时，内部沟道截止，同时需注意|Vgs|电压不得超过芯片允许的极限电压。

      PMOS管是驱动电路常用器件，应用时需根据实际需求合理选型，同时关注内部寄生参数与极限参数，才能有效提升产品可靠性。深圳市固得沃克电子有限公司（GOODWORK）深耕半导体分立器件领域20年，其PMOS产品凭借优异性能，在防反接电路中得到广泛应用。

一.产品优势与关键参数

1.导通性能优异：导通电阻Ron越小，允许通过的Ids电流越大，功率损耗更低。
2.开关响应迅速：开关速率可参考产品DATASHEET中的打开、保持、关闭时间参数，适配快速切换场景。
3.电压适配灵活：Vgs开启电压、驱动电压及极限电压覆盖多种应用需求，Vds极限电压保障电路安全。
4.封装小巧多样：丰富的封装尺寸选择，满足不同设备的空间布局要求。

关键寄生参数说明
         寄生二极管：使用时需避免接反导致PMOS管无法关闭，同时可巧妙利用该特性实现防反接功能。

二.PMOS寄生参数

1、寄生二极管

       使用时，要特别注意内部寄生二极管，如果接反，将导致无法关闭PMOS管；另外，某些场合可以巧用寄生二极管，比如做防反接使用时，详情请阅读后面的内容。

2、寄生电容

      使用时，要特别注意GS管脚的寄生电容Cgs，控制PMOS管的导通与截止，本质上是控制Cgs电容的充放电。

      如果要求PMOS快速导通与截止，此时需要驱动源能够提供足够大的驱动电流，以提供Cgs电容的瞬间充电，合理的栅极电路设计，可以满足Cgs的快速放电，以及保护G极不被电压突波损坏；如果仅仅作为开关使用，可以串电阻，以减小Cgs的充放电电流，此时对驱动源的要求就不高，部分单片机的IO口(推挽输出时，可以提供20mA的驱动电流)可以直接驱动。

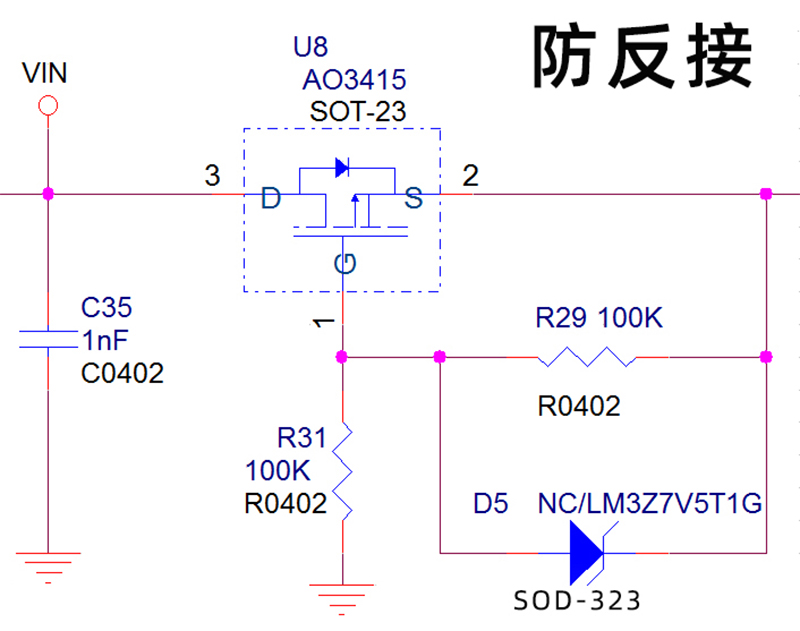

三.防反接电路设计原理

固得沃克PMOS防反接电路通过以下设计实现高效保护：

巧用寄生二极管：上电时，借助内部寄生二极管使|Vgs|电压大于|Vth|电压，确保PMOS管完全导通。

电阻分压调节：通过R29、R31电阻分压调整|Vgs|电压，尽可能增大|Vgs|电压以降低Ron值，减少压降与损耗。

稳压保护设计：通过D5稳压二极管限制|Vgs|电压，避免超过极限电压导致器件损坏。

四.固得沃克PMOS实际应用案例

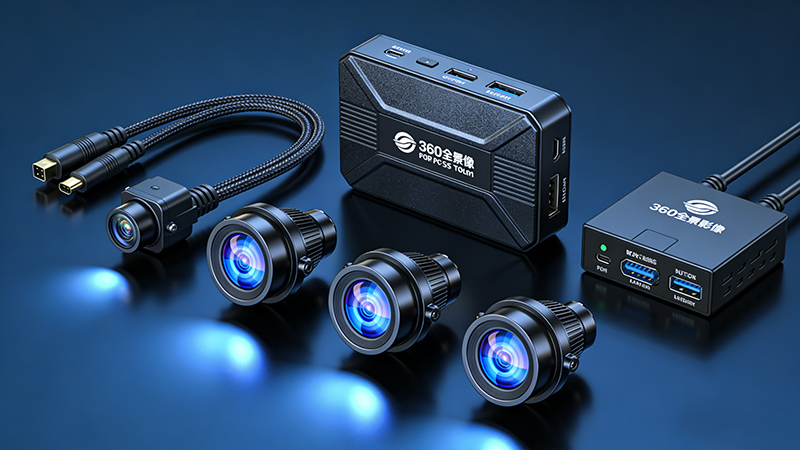

案例一：车载360°全景控制器

客户：某新能源头部品牌（2023款SUV）

应用场景：车身环视系统电源输入端防反接保护

使用型号：固得沃克AO3401（-30V/-4.2A，Ron=41mΩ@Vgs=10V）

车辆启动/熄火时产生的60V以上瞬态电压冲击

发动机舱环境温度极端变化（-40℃~125℃）

OEM严格要求暗电流<2mA的静态功耗指标

实测性能数据：

防反接响应时间：＜2μs（示波器实测，输入反接至完全关断）

连续高温工作测试：1000h@Ta=85℃，温升ΔT=18K

效率对比：比肖特基方案提升3.4%

静态功耗：整车系统降低0.8W，暗电流0.6mA（优于OEM要求）

Ron温漂特性：-40℃~150℃范围内变化率<15%

客户价值：帮助客户通过ISO 16750-2:2010电源瞬态测试，主机厂DV/PV测试，获得定点项目。

客户：某跨境电商TOP3品牌

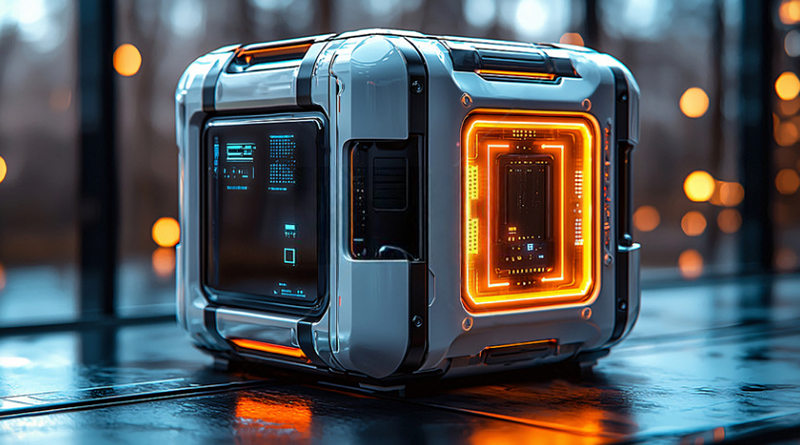

应用场景：储能电池组输出端口防反接与浪涌保护

使用型号：固得沃克AO3415（-20V/-4A，Ron=50mΩ@Vgs=4.5V）

技术挑战：

需通过UL2741严苛安全认证（60V反接测试）

承受用户误操作导致的100A/1s短路浪涌

高温高湿环境长期可靠性（55℃/95%RH）

成本敏感，需在有限BOM成本内实现全面保护

实测数据：

反接保护测试：60V反接电压下，响应时间1.8μs，无器件损坏

浪涌测试：100A脉冲持续1s，PMOS结温<150℃安全范围

高加速寿命测试：85℃/85%RH条件下1000h，参数漂移<5%

效率表现：满负载4A时，导通压降仅42mV，功率损耗0.25W

批量一致性：5K pcs抽样，Ron分布范围±8%

客户价值：助力客户成功获得UL2741、CE、RoHS完整认证，缩短上市周期3个月，产品通过亚马逊Best Choice认证，销量提升35%。

案例三：工业RS-485隔离电源模块

客户：工业自动化领域头部企业（西门子供应商）

应用场景：工业现场总线隔离DC-DC模块输入保护

使用型号：固得沃克AO3407（-30V/-4.1A，Ron=65mΩ@Vgs=10V）

技术挑战：

极端紧凑空间：PCB面积仅1cm2，模块总厚度≤3mm

严酷工业环境：需通过IEC 61000-4-29 ±30V电源跌落测试

宽输入电压范围：9-36V DC，覆盖24V工业标准

隔离要求：3000Vrms隔离耐压，低耦合电容<10pF

实测性能数据：

空间占用：保护电路总面积8mm2，模块厚度3.0mm（含外壳）

反接保护速度：输入反接1μs内完全关断，后级DC-DC IC无损

浪涌测试：通过IEC 61000-4-5 1kV浪涌（1.2/50μs波形）

电压跌落测试：符合IEC 61000-4-29 Class 3要求（±30V跌落）

长期稳定性：2000h@85℃满载测试，Ron变化<3%

EMC性能：辐射发射通过EN55032 Class B，无需额外滤波

客户价值：帮助客户通过TüV功能安全认证，模块成功应用于西门子PLC扩展模块。

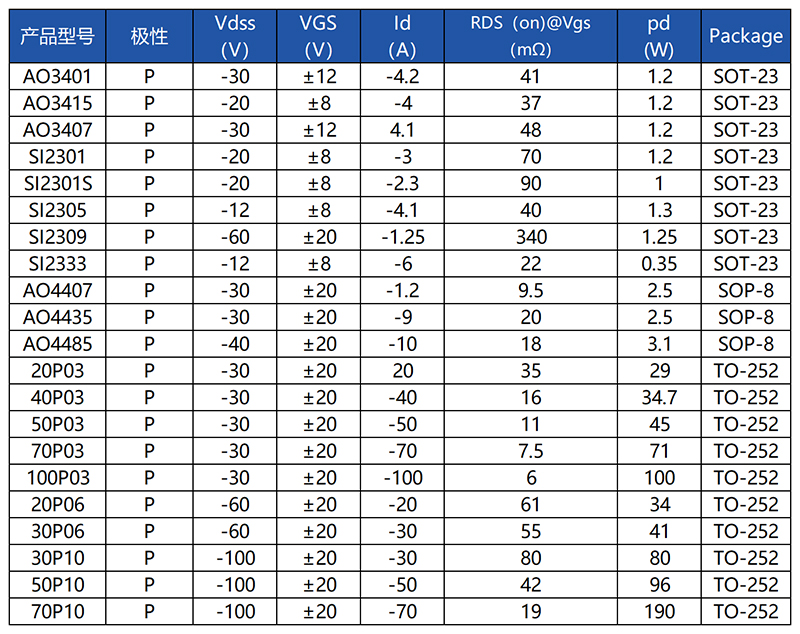

五.固得沃克PMOS选型推荐
